PLUX动态关节角度计（测角仪）

一、产品概述

PLUX动态关节角度计（Goniometer）是一款基于先进传感技术研发的高精度关节活动度测量设备，由欧盟知名生物信号采集设备制造商PLUX与Biometrics品牌传感器联合打造。该系统专为动态关节角度监测而设计，可实时、无线、精准地捕捉人体关节运动数据，广泛应用于生物医学研究、康复治疗、运动科学及人机交互等领域。其模块化设计支持从基础2关节（每关节双维度）到多通道12关节的灵活扩展，满足从实验室研究到临床康复的多样化需求。

二、核心技术参数

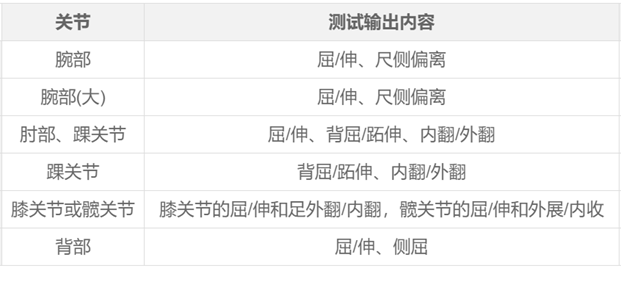

测量维度：标配双平面测量（如屈曲/伸展、内收/外展），支持多关节同步分析；

信号传输：无线蓝牙传输，有效范围10-15米，抗干扰能力强；

硬件性能：传感器寿命达60万次循环，采样频率可调（最高1000Hz）；

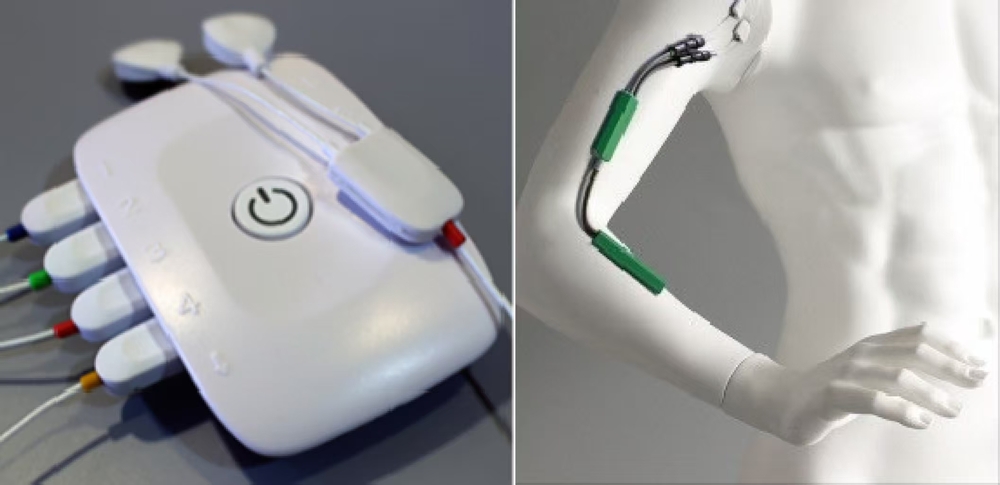

兼容性：支持与PLUX系列信号采集器（如BITalino、BiosignalsPlux）无缝对接；

扩展能力：可同时接入肌电、压力、惯性传感器等多模态生理信号设备；

软件支持：提供专业数据分析平台，支持实时波形显示、数据存储及CSV/Excel格式导出。

三、核心产品优势

轻量化与便携性

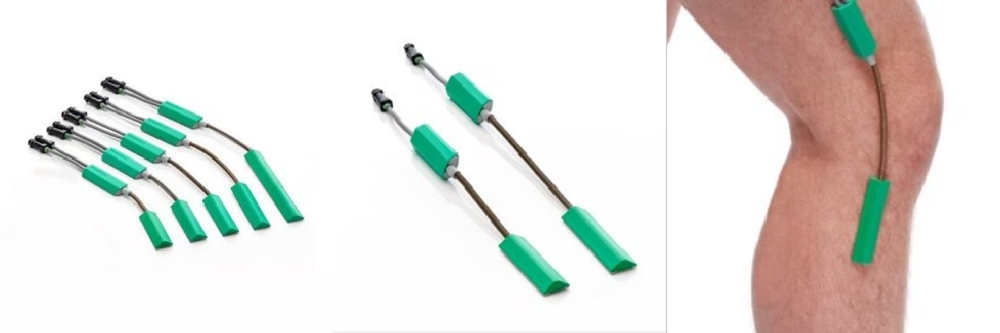

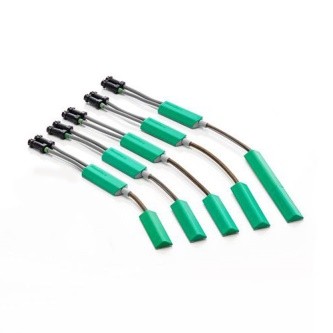

整机重量仅50克，采用人体工学贴附设计，佩戴无负担，适用于运动状态下的长期监测。传感器外壳采用医疗级柔性材料，适配不同关节解剖结构（如膝关节、肘关节、腕关节等），确保动态测量过程中无信号漂移。

高精度动态捕捉

搭载Biometrics品牌高线性度应变传感器，角度分辨率达0.1°，测量误差≤±2°。结合自适应滤波算法，有效消除运动伪影干扰，即使在剧烈活动中（如跑步、跳跃）仍能保持数据稳定性。

多场景无线互联

采用低功耗蓝牙5.0技术，支持10-15米半径内多设备组网，适用于实验室、康复中心、运动场等复杂环境。配套软件提供可视化操作界面，可一键启动多关节同步采集，并支持数据云端备份与多终端共享。

模块化扩展能力

系统支持从单关节到12通道的灵活配置，用户可根据需求叠加传感器模块。例如，在运动生物力学研究中，可同时监测下肢6大关节（髋、膝、踝双侧）的三维运动轨迹，结合表面肌电信号实现动作动力学综合分析。

四、应用场景详解

临床康复医学

用于中风后肢体功能评估、关节置换术后康复进度跟踪，通过量化关节活动度（ROM）为个性化康复方案提供数据支持。

运动表现优化

在运动员训练中，分析高尔夫挥杆、篮球起跳等动作的关节协调性，识别运动链薄弱环节，预防运动损伤。

人机工程学研究

结合虚拟现实（VR）技术，评估工业场景下人体工效学负荷，优化工作姿势设计，降低肌肉骨骼疾病风险。

脑机接口开发

作为神经康复机器人反馈系统核心组件，将关节角度数据转化为控制信号，辅助截瘫患者实现功能性运动。

五、配套软件功能

PLUX动态角度分析软件提供全流程数据管理：

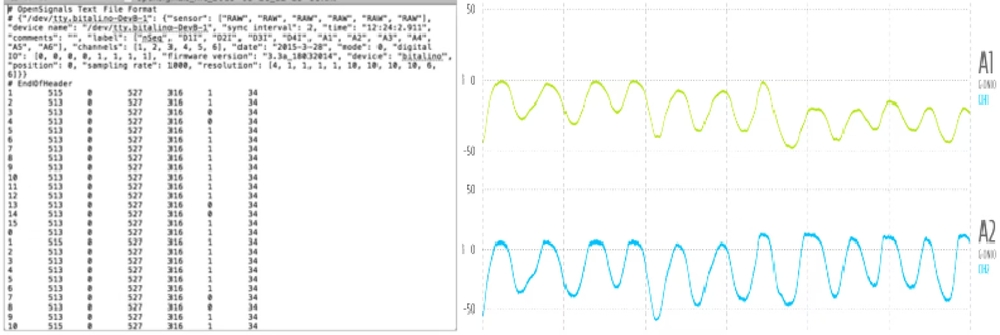

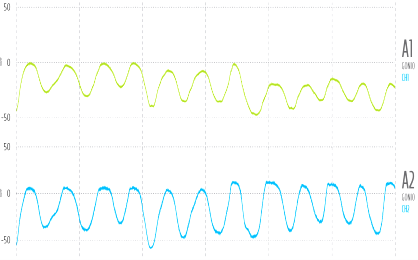

实时监控：动态显示关节角度-时间曲线，支持阈值报警功能；

数据处理：内置角度归一化、滤波去噪、相位分析工具；

可视化报告：自动生成ROM统计图表、关节运动轨迹热力图；

多模态融合：支持同步标记视频动作捕捉时间戳，实现生物力学数据与影像的帧级对齐。
